变压器油气体含气量测试仪售后无忧

<滁州>天正华意电气设备有限公司 变压器油气体含气量测试仪售后无忧

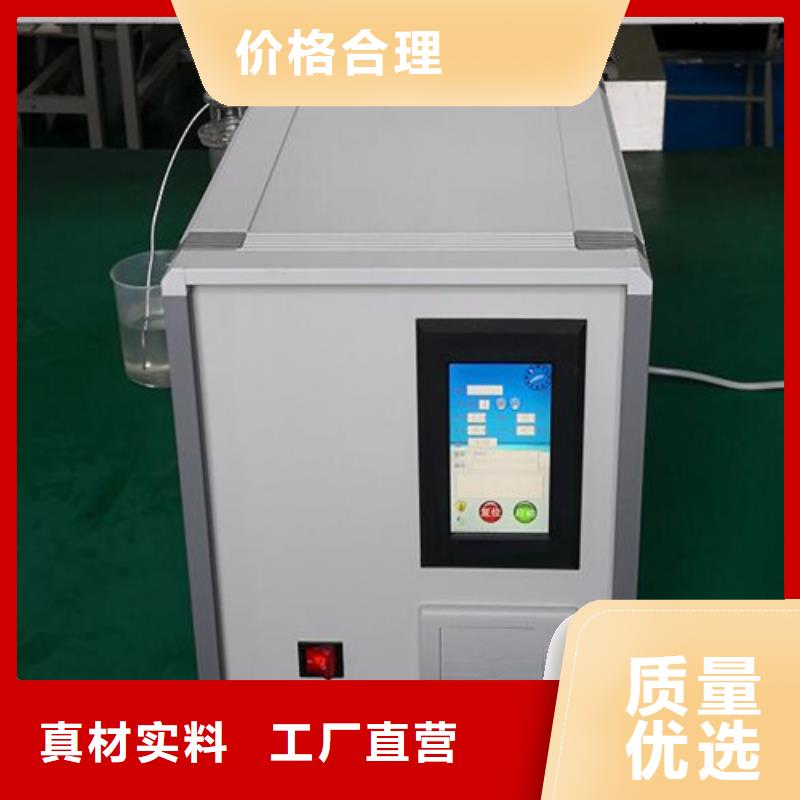

滁州绝缘油含气量测定仪TH-JHC型绝 缘 油 含 气 量 测 定 仪使用说 明书青岛天正华意电气设备有限公司一、概述为了更好更地变压器发生故障，电力行业对各等级变压器的运行提 出了更高的要求，其中对变压器的含气量的测试要求也相应提高了。 该绝缘油含气量测定仪是依据DL423—91电力行业标准和相关标准要求，在TH-JHC型测试仪的基础上，总结实际使用中遇到的一些问题，采用了进口高精度传感器和的传感器技术开发而成的新一代测定仪，其实用性更强，性能更加稳定可靠，操作十分方便，比较适合超高压充油设备中含气量的测定，是您实验室较为理想的试验设备，它将使您的工作倍感轻松！其主要特点如下：1、全金属结构，避免了玻璃器皿式测试仪的易碎，密封性不好等问题。2、应用高精密度高稳定性的进口差压传感器，使测试数据更，重复性更好。3、测试电路包含有测量大气压和环境温度的传感器。无论您在何时何地，都可以自动测量你所处地环境温度和大气压，自动换算成标准大气压下0度时的含气量，并直接在液晶屏上显示，使您的工作更加轻松。4、独特的注气体反标测试程序，可以让您方便地检测仪器标定或测量是否正确。5、油样测试时间短，全部测试时间只需要七分钟左右。6、仪器在测试的过程中，真空泵的运行由仪器根据状态自行控制，大大降低了噪音，延长了真空泵的使用寿命。7、仪器可以自动储存所做的几十条测试数据，并同时储存测试时间，温度，大气压等，以便您方便地查取数据。8、新增打印功能，可以按照您的要求打印测试数据。9、同一油样可以选择试验次数，测试完成后会把单次和平均结果都显示在显示屏上，也可以打印出来。二

滁州绝缘油含气量测定仪仪器的安装与注意事项1、仪器开箱后，首先应按说明书的装箱单进行开箱检查，在判断仪器可能被重摔的情况下，应该打开仪器上盖进行检查，详细检查安装在前面板上的线路板和电线有无压断和脱落现象，整机线缆有无摔断，及后面板上各连接是否正常，在确认完整无损后，才可进行安装，否则应该进行恢复后在安装。2、按照下图安装所有附加设备和连接管道： 仪器后面板上有进油接口、真空泵接口、排油接头、真空泵（电源）、电源插座、保险丝座、电源开关等。a、 进油接口连接配件中的较短的一段3mm聚乙烯管，其另一端连接是接取样针筒的针筒接头；b、真空泵接用配件中较长的一段3mm不锈钢管与旋片式真空泵相连接；c、排油接口用配件中较短的一般3mm不锈钢管接出，另一头用一容器接排出来的废油；d、真空泵（电源）与真空泵上所带的三芯航空插头相接；e、 电源插座与配件中的电源插头相连；f、保险丝座中保险丝应在5A；g、电源开关用以控制仪器的总电源；h、针筒支架用配件中二个M3螺丝按编号固定在仪器左面的后上角M3螺纹孔中，开孔朝外向上。3、请注意仪器每次排油必须排尽，在排油程序中排油管中有气体排出证明油已排尽，如果排油时间过长或过短可以通过重新设置排油时间来达到

<滁州>天正华意电气设备有限公司 变压器油气体含气量测试仪售后无忧

滁州绝缘油含气量测定仪在预备状态下如果1分钟之内没有操作仪器。仪器会自动关闭电磁阀电源进入状态，可防止电磁阀因长时间通电而带来的损坏。五、仪器的简单操作1、开机：打开仪器电源，显示屏显示开机自检，自检通过，进入主画面。主画面主画面操作按钮功能说明：1.程序栏显示当前工作工作的程序。2.工作次数可以根据您实际工作需要增加或减少。3.时间栏显示已经工作的时间。4.差压栏显示工作时的差压。5.室温栏显示当时的温度。6.大气压栏显示当前的大气压。7.状态栏显示当前工作的步骤。8.操作栏显示当前的9.复位按钮停止当前工作。10.启动按钮启动工作。11.时钟按钮查看历史记录。12.感叹号按钮进入参数设定。2参数的设定在主画面按感叹号按钮进入参数设定画面参数设定画面1.按清洗时间设定清洗需要的时间，小键盘数字键输入时间，单位秒，按小键盘确认键确认输入，取消键取消。原始值120秒。2.按分析时间设定分析需要时间，小键盘数字键输入时间，单位秒，按小键盘确认键确认输入，取消键取消。原始值60秒。3.按排油时间设定排油需要时间，小键盘数字键输入时间，单位秒，按小键盘确认键确认输入，取消键取消。原始值18秒。4.按滤油时间设定排油需要时间，小键盘数字键输入时间，单位秒，按小键盘确认键确认输入，取消键取消。原始值180秒。5.按油样体积设定油样体积，小键盘数字键输入油样体积，单位mL，按小键盘确认键确认输入，取消键取消。原始值50mL。6.按大气压倍数设定大气压倍数，小键盘输入数字，按小键盘确认键确认输入，取消键取消。7.按English按钮，操作界面进入英文操作界面。

<滁州>天正华意电气设备有限公司 变压器油气体含气量测试仪售后无忧

滁州绝缘油含气量测定仪彩色液晶触摸屏 、样品盘 2、样品杯 6、机脚：调整仪器水准3、环架杆 7、电源插座 4、铂环：测量试样用 图1五、安装与水平调整把主机放在无风流动的稳定平台上，按图2所示，拧下仪器后侧两个固定螺钉，取下上顶板，按图3所示的位置安装好控制磁铁、环架杆、铂环(铂环先与环架杆插装完毕，置酒精灯外焰部灼烧洁净后，方可安装。注意：手不可触及灼烧洁净的铂环)。调整三个机脚使样品盘上水准泡处于中心，将上顶板放回原处，并用螺钉固定好。图2图3第六章、仪器操作接通电源后，打开电源开关。仪器进入如下开机界面。按任意键或5秒后自动转换到主菜单页面。样品测试：进入样品测试界面，进行样品测试试验。纯水标定：进入纯水标定界面，进行纯水校准试验。参数设置：进入参数设置界面，进行相关参数的设置。历史纪录：进入历史纪录界面，查看历史数据。砝码标定：进入砝码标定界面。进行仪器的校准和标定。时间设置：进入时间设置界面，可以对系统时间进行修改。1.0点击‘砝码标定’，进入砝码标定界面：1.1挂上铂金环和电感磁铁后，仪器“砝码重量”正常显示0.050g以内，如果数值偏大或低于0g，请检查扭力丝和电感磁铁位置（是否在电感中心）。图41.2点击“清零”按钮，按照图4，将配套的1.0g勾形砝码挂到铂环上。砝码重量应显示1.000g±0.010g，如果砝码重量不对，请按“砝码标定”按钮进行重新标定

变压器油气体含气量测试仪售后无忧 <滁州>天正华意电气设备有限公司

滁州绝缘油含气量测定仪在预备状态下如果1分钟之内没有操作仪器。仪器会自动关闭电磁阀电源进入状态，可防止电磁阀因长时间通电而带来的损坏。五、仪器的简单操作1、开机：打开仪器电源，显示屏显示开机自检，自检通过，进入主画面。主画面主画面操作按钮功能说明：1.程序栏显示当前工作工作的程序。2.工作次数可以根据您实际工作需要增加或减少。3.时间栏显示已经工作的时间。4.差压栏显示工作时的差压。5.室温栏显示当时的温度。6.大气压栏显示当前的大气压。7.状态栏显示当前工作的步骤。8.操作栏显示当前的9.复位按钮停止当前工作。10.启动按钮启动工作。11.时钟按钮查看历史记录。12.感叹号按钮进入参数设定。2参数的设定在主画面按感叹号按钮进入参数设定画面参数设定画面1.按清洗时间设定清洗需要的时间，小键盘数字键输入时间，单位秒，按小键盘确认键确认输入，取消键取消。原始值120秒。2.按分析时间设定分析需要时间，小键盘数字键输入时间，单位秒，按小键盘确认键确认输入，取消键取消。原始值60秒。3.按排油时间设定排油需要时间，小键盘数字键输入时间，单位秒，按小键盘确认键确认输入，取消键取消。原始值18秒。4.按滤油时间设定排油需要时间，小键盘数字键输入时间，单位秒，按小键盘确认键确认输入，取消键取消。原始值180秒。5.按油样体积设定油样体积，小键盘数字键输入油样体积，单位mL，按小键盘确认键确认输入，取消键取消。原始值50mL。6.按大气压倍数设定大气压倍数，小键盘输入数字，按小键盘确认键确认输入，取消键取消。7.按English按钮，操作界面进入英文操作界面。

滁州绝缘油含气量测定仪 为了更好更地变压器发生故障，电力行业对各等级变压器的运行提出了更高的要求，其中对变压器的含气量的测试要求也相应提高了。 该绝缘油含气量测定仪是依据DL423—91电力行业标准和相关标准要求，在TH-JHC型测试仪的基础上，总结实际使用中遇到的一些问题，采用了进口高精度传感器和的传感器技术开发而成的新一代测定仪，其实用性更强，性能更加稳定可靠，操作十分方便，比较适合超高压充油设备中含气量的测定，是您实验室较为理想的试验设备，它将使您的工作倍感轻松！其主要特点如下：1、全金属结构，避免了玻璃器皿式测试仪的易碎，密封性不好等问题。2、应用高精密度高稳定性的进口差压传感器，使测试数据更，重复性更好。3、测试电路包含有测量大气压和环境温度的传感器。无论您在何时何地，都可以自动测量你所处地环境温度和大气压，自动换算成标准大气压下0度时的含气量，并直接在液晶屏上显示，使您的工作更加轻松。4、独特的注气体反标测试程序，可以让您方便地检测仪器标定或测量是否正确。5、油样测试时间短，全部测试时间只需要七分钟左右。6、仪器在测试的过程中，真空泵的运行由仪器根据状态自行控制，大大降低了噪音，延长了真空泵的使用寿命。7、仪器可以自动储存所做的几十条测试数据，并同时储存测试时间，温度，大气压等，以便您方便地查取数据。

<滁州>天正华意电气设备有限公司 变压器油气体含气量测试仪售后无忧

滁州绝缘油含气量测定仪使用仪器的单相变压器测量分体式三相变压器测试，输入参数要输入额定容量的1/3。 3、单相短路阻抗测量：当测量参数输入完毕，按测试按钮进入单相测量界面：（见图7） 图7单相测量界面说明：界面可以看成上下五部分，上面为当前试品输入参数；中间为实测电参量；下面为根据试品实测电参量计算出的试品各参量，右边为按钮操作控制按钮，底部为信息提示条及时钟显示。U : 施加电压 施加电流∠φ: 测量U、I相位角 P : 有功功率Cos: 功率因数Frq: 试验频率ZK％：测量阻抗 △ZK％：阻抗误差- x.xxx ％试验频率Frq :50.00HzZk : 测量阻抗Xk : 测量感抗 Rk : 测量电阻Lk : 测量电感ZK％： 阻抗电压Z％的结果值△ZK％： 测得的阻抗电压和设定的标准阻抗电压的差的百分比 单相测量参数：说明：（1）短路阻抗、短路电抗、短路电阻和短路电感测试参数和辅助参数无关，如果只测量这四个参数，可不需要输入辅助参数；如果同时需要阻抗电压值，则要输入全部辅助参数，阻抗电压的计算必须依赖这些辅助参数。阻抗电压测量结果应该和变压器出厂值一致。（2）使用外接电源，在此测试状态下可用调压器加压 电压、电流、功率、频率等电参量自动显示，当快加到预定电流时应放慢调压速度，达到预定电流后自动锁屏或按“锁屏”按钮锁屏，记录电压、电流并显示短路阻抗电压及各测试参量。对于小电流的可以直接加压220V市电测试。（3）测试稳定后，按“波形显示”按钮显示U、I测量波形。（4）测试稳定后，按“谐波测量”按钮显示U、I测量谐波。（5）按“打印”按钮，直接打印出试验报告。

<滁州>天正华意电气设备有限公司 变压器油气体含气量测试仪售后无忧
变压器油气体含气量测试仪售后无忧 <滁州>天正华意电气设备有限公司

滁州绝缘油含气量测定仪仪器简单故障的检测与维修序 号故 障维修说明1ADC故障仪器传感器出现故障，报厂家维修。2打印机脱机，缺纸或其他故障更换打印机打印纸后重新开机。3做废油时测试数据显示0.0％检查连接传感器一端的电磁阀是否完好4开机后无任何显示检查仪器电源电压是否正常，后面板保险丝是否融断，仪器显示板与主机板上的各接插件是否脱落。5不排油检查打气泵是否损坏，查看手动排油是否有泵启动的声音?查看与打气泵连接的管子是否脱落？更换或重新连接恢复正常。6测试数据过大检查所有外部连接管道连接处螺母是否旋紧？检查软管是否破损？旋紧螺母或更换软管恢复正常。注：以上是一般的故障，你可以根据情况排除，如遇到其他故障，请来电，与厂方协商解决办法。本仪器自货到用户单位起一年之内免费保修（在正常使用的情况下），一年以后终身负责维修，但用方需承担修理费用。七、仪器附件清单序号名称数 量1含气量测定仪1台2含气量使用说明书1份3电源线1根4真空泵及接头1套53mm不锈钢管1.5米（连接含气量测试仪和真空泵）0.5米（连接排油口到排油容器）各一段.6针筒接头1套（连接进油口到取样针筒）7保险丝10A3个10M8×1螺帽10个11密封垫10个12针筒支架一个（安装在含气量测试仪的左后立柱上）131mL标定针筒1支（标定设备用）八、本仪器所需配套设备1、旋片式真空泵一台（随机配送）。2、气源（内置）

<滁州>天正华意电气设备有限公司 变压器油气体含气量测试仪售后无忧

滁州绝缘油含气量测定仪如果要做下一个您只需要换好油样按复位键后再按启动键即可。含气量工作完成后自动跳转到打印画面，您可以根据需要打印项目，按打印按钮打印，按返回按钮返回主画面。含气量打印4、数据检索，打印和删除在主画面按数据检索按钮进入数据检索画面。按回收按钮删除全部记录，按打印按钮打印记录，按返回按钮返回主画面。5、关机严禁在仪器运行程序时关机，也就是要在仪器测试结束显示含气量或显示启动时关机。六、仪器简单故障的检测与维修序 号故 障维 修 说 明1ADC故障仪器传感器出现故障，报厂家维修。2打印机脱机，缺纸或其他故障更换打印机打印纸后重新开机。3做废油时测试数据显示0.0％检查连接传感器一端的电磁阀是否完好4开机后无任何显示检查仪器电源电压是否正常，后面板保险丝是否融断，仪器显示板与主机板上的各接插件是否脱落。5不排油检查打气泵是否损坏，查看手动排油是否有泵启动的声音?查看与打气泵连接的管子是否脱落？更换或重新连接恢复正常。6测试数据过大检查所有外部连接管道连接处螺母是否旋紧？检查软管是否破损？旋紧螺母或更换软管恢复正常。注：以上是一般的故障，你可以根据情况排除，如遇到其他故障，请来电，与厂方协商解决办法。本仪器自货到用户单位起一年之内免费保修（在正常使用的情况下），一年以后终身负责维修，但用方需承担修理费用。七、仪器附件清单序号名 称数 量1含气量测定仪1台2含气量使用说明书1份3电源线1根4真空泵及接头1套53mm不锈钢管1.5米（连接含气量测试仪和真空泵）0.5米（连接排油口到排油容器）各一段.6针筒接头1套（连接进油口到取样针筒）7保险丝10A3个10M8×1螺帽10个11密封垫10个12针筒支架一个（安装在含气量测试仪的左后立柱上）131mL标定针筒1支（标定设备用）八、本仪器所需配套设备1、旋片式真空泵一台（随机配送）。2、气源（内置）

<滁州>天正华意电气设备有限公司

滁州绝缘油含气量测定仪全自动界面张力测定仪，按照GB6541-86《石油产品油对水界面张力测定法》（圆环法）标准要求，测量各种液体的表面张力（液—气相界面）及矿物油与水的界面张力（液—液相界面）。仪器采用彩色触摸屏显示，全汉字菜单提示的无标识按键，自动化程度高，工作可靠，重复性好，操作极为简单，只需开机后按菜单提示操作，便可完成全部试验。二、技术参数显示方法：彩色触摸屏显示，汉字菜单提示，汉字菜单中汇编入GB6541标准中全部试验和计算内容。测量范围： 2～200毫牛顿/米灵敏度：0.1毫牛顿/米 准确度：0.01毫牛顿/米 分辨率：0.01毫牛顿/米 重复性：0.3％适用温度：10～30℃(典型值：25℃)适用湿度：(20～75)﹪RH电源：交流电220V±5％ 50Hz功率：20VA外型尺寸：185×260×360(毫米)重量：15公斤三、工作原理该仪器所采用的工作原理是将高频感应微小位移自动平衡测量系统应用到扭力天平中去，即作用到铂环上的力发生改变时，与铂环所连接的平衡杆在两个涡流探头中产生位移，使两个涡流探头中产生的电感量发生变化，由此引起差动变压器失去平衡，随之电路中差动放大器的输入信号也失去平衡，经放大器放大后输出一随铂环受力变化而变化的电信号，此信号送到微处理机中进行处理，并按国际GB6541自动计算出被测试样的实际张力。四、结构特征（图1）

变压器油气体含气量测试仪售后无忧

滁州绝缘油含气量测定仪仪器上盖板（图3）1、打印机 图3第五章 使用方法一、仪器安装1、小心从包装箱内取出仪器，摆放在稳固的工作台上。2、拆开连接冷却水进口与出口的软管，拧下管夹，然后用长软管分别接好冷却水进口和冷却水出口，并拧紧管夹（防止漏水）。进水管另一端接到水龙头上固定好，出水管另一端接到下水道里。管路接好后要通水检查是否漏水。3、用一段软管连接排油口，另一端放入油桶内。4、将交流电源线连接交流电源插座（注意：插座应有接地线）。二、仪器功能1、接通电源开关，显示：自动凝点倾点测定仪2、按任意键显示：按“△”、“▽”、“确认”键选择内容①方法选择按“确认”键显示：按“△”或“▽”选择，按“确认”键进入子菜单。a. 选定“项目选择”按“确认”显示：按“△”或“▽”键选择测试项目，按“确认”加以确定并返回。b. 选定“样品选择”，按“确认”键显示：按“△”或“▽”，“确认”键选择待测试样品。②温度预置按“△”或“▽”键改变温度值，按“确认”键。③时间设置按“△”或“▽”键，按“确认”键显示：按“△”或“▽”键，按“确认”键修改日期、时间。④样品测试按“△”或“▽”键选择此项，按“确认”键仪器将会进入样品测试菜单，显示：⑤历史数据选择此项，按“确认”键，进入“历史数据”子菜单，然后选择“显示数据”， 按“确认键”， 通过按“△”或“▽” 键可查看储存的历史数据。⑥打印选择按“△”或“▽”键选择此项，按“确认”显示：按“△”或“▽”键，选择打印设置——打印或不打印测试数据，按“确认”键加以确认并返回。三、测试试样凝点值1、选择测试样品。2、预置试样凝点温度。3、选择“样品测试”菜单，按“确认”键进入样品测试状态。

<滁州>天正华意电气设备有限公司
<滁州>天正华意电气设备有限公司 变压器油气体含气量测试仪售后无忧

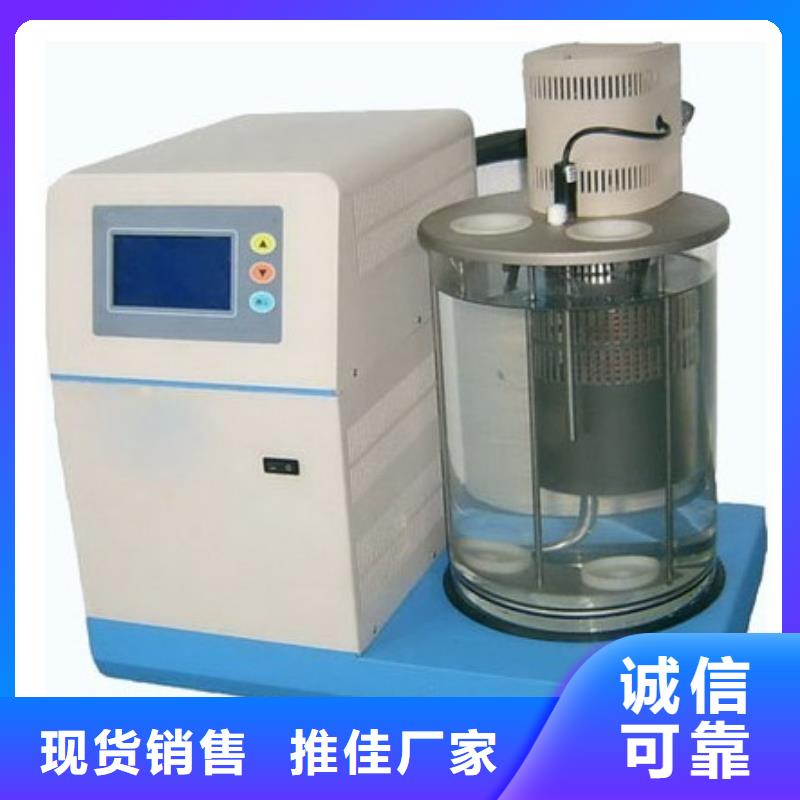

滁州绝缘油含气量测定仪石油产品密度测定仪，您在使用仪器前，请认真阅读使用说明书。一．概述TH-2000型石油密度自动测定仪，符合GB/T 1884-2000方法要求。仪器采用了高性能微处理器，彩色触摸液晶显示器及PID自整定控制技术，使仪器具有温控精度高，性能可靠、操作方面等优点是石油、电力、化工等行业替代进口产品的专用仪器。二．技术参数1、显 示 器：彩色触摸显示器2、控温范围：0-100℃3、控制精度：±0.05 ℃4、加热功率：1500W5、加冷却介质：水或乙醇6、冷浴孔数：2孔7、电 源：AC220V±10％8、频 率：50Hz±2.5Hz三．工作原理该仪器按照GB/T 1884-2000方法要求，由CPU控制加热器、制冷器对水浴进行控温，蓝色LCD显示器显示状态、温度、设定值，当水浴温度达到设定值时，将试样倒入温度大致相同的密度计量筒中，将合适的密度计放入已调好温度的试样中，让它静止。当温度达到平衡后，读取密度计刻度读数和试样温度，用石油计量表把观察到的密度计读数换算成标准密度。 四．使用方法把交流电源接入电源插座，打开电源开关显示器显示石油产品密度测定仪静止5秒钟，自动进入工作界面：按相关的菜单，可以设置相应的参数。

滁州绝缘油含气量测定仪 为了更好更地变压器发生故障，电力行业对各等级变压器的运行提出了更高的要求，其中对变压器的含气量的测试要求也相应提高了。 该绝缘油含气量测定仪是依据DL423—91电力行业标准和相关标准要求，在TH-JHC型测试仪的基础上，总结实际使用中遇到的一些问题，采用了进口高精度传感器和的传感器技术开发而成的新一代测定仪，其实用性更强，性能更加稳定可靠，操作十分方便，比较适合超高压充油设备中含气量的测定，是您实验室较为理想的试验设备，它将使您的工作倍感轻松！其主要特点如下：1、全金属结构，避免了玻璃器皿式测试仪的易碎，密封性不好等问题。2、应用高精密度高稳定性的进口差压传感器，使测试数据更，重复性更好。3、测试电路包含有测量大气压和环境温度的传感器。无论您在何时何地，都可以自动测量你所处地环境温度和大气压，自动换算成标准大气压下0度时的含气量，并直接在液晶屏上显示，使您的工作更加轻松。4、独特的注气体反标测试程序，可以让您方便地检测仪器标定或测量是否正确。5、油样测试时间短，全部测试时间只需要七分钟左右。6、仪器在测试的过程中，真空泵的运行由仪器根据状态自行控制，大大降低了噪音，延长了真空泵的使用寿命。7、仪器可以自动储存所做的几十条测试数据，并同时储存测试时间，温度，大气压等，以便您方便地查取数据。

<滁州>天正华意电气设备有限公司 变压器油气体含气量测试仪售后无忧

滁州绝缘油含气量测定仪本仪器是根据电网公司变电检测通用管理规定第64分册 《绝缘油油泥与沉淀物检测细则》规定的要求设计的，适用于测定绝缘油的油泥和沉淀物。一、主要功能特点本仪器主要由玻璃器皿、控温水浴、控温漏斗、抽滤泵、电机自动搅拌和智能化电子控温仪组成。具有体积小、重量轻、安装使用方便、灵活和升温快等优点。特别是按标准规定设计的控温漏斗，小巧轻便，它具有可缩短操作时间和节约溶剂的优点。仪器主要结构包含如下：1、水浴箱：是本仪器的主体，用于对试样的加热。2、温度传感器：置于水浴箱中，检测箱中浴液的温度。3、抽滤瓶：用于盛接滤液。4、锁紧件：与支架杆一起固定漏斗和调节漏斗的高度。5、支架杆：与锁紧件一起固定漏斗和调节漏斗的高度。6、玻璃漏斗：与滤纸一起用于试样过滤。7、控温漏斗：受温度控制的漏斗。8、控制箱：水浴箱和控温漏斗的温度控制器。左侧为水浴箱的控温仪，右侧为控温漏斗的控温仪，控制箱后面板右侧，为抽吸量调节旋钮，根据试验需要调节抽吸量。二、主要技术参数1、工作电源： AC（220±10％）V、50Hz。2、水浴加热功率： 1000W。3、水浴控温范围： 室温～90℃内可调。4、水浴温度显示： LCD数字显示。5、水浴控温精度： ±1℃。6、漏斗控温范围： 室温～90℃内可调。7、漏斗控温显示： LCD数字显示。8、漏斗控温精度： ±2℃。9、外形尺寸： 控制箱 390㎜×260㎜×590㎜(长×宽×高)；水浴箱 390㎜×290㎜×370㎜(长
